一、水質氨氮傳感器產品以及應用環境說明

S18水質氨氮傳感器是一款用來監測水質氨氮、硝氮、總氮、pH四種參數的傳感器。

本設備專為環境水質監測設計，特別適用于測量水中的總氮濃度，能夠滿足大多數工業環境對于總氮測量的嚴格要求。該設備不僅能夠提供準確的總氮測量結果，還具備以下特點：

①多功能性：除了總氮測量，設備還內置了PH電極，能夠同時完成水質酸堿度的檢測。這種多能設計使得設備能夠廣泛應用于各種水質監測場景，包括但不限于工業廢水處理、飲用水安全監測、農業灌溉水評估等。

②實時補償技術：設備能夠根據實時測量的PH濃度對氨氮和總氮進行補償，確保在不同酸堿度條件下都能獲得準確的測量結果。這一技術的應用，提高了測量的準確性和可靠性，尤其是在PH值波動較大的工業廢水中。

③信號輸出：設備支持RS485(MODBUS)信號輸出，這是一種廣泛應用于工業自動化領域的通信協議。通過MODBUS協議，設備可以輕松集成到現有的監控系統中，實現數據的遠程傳輸和監控。

④測量效率與精確度：設備采用先進的測量技術，能夠實現快速且精確的測量，減少等待時間，提高工作效率。同時，精確的測量結果有助于用戶做出更準確的水質評估和處理決策。

⑤維護簡便：設備設計考慮到長期運行的維護需求，易于清潔和校準，降低了維護成本和時間。

二、水質氨氮傳感器技術性能和規格

1.技術參數

傳感器	氨氮	PH	硝氮	總氮
測量原理	離子選擇電極法/電化學(鹽橋)
測量范圍	0-1000.00mg/l	0-14.00（PH）	0-1000.00mg/l	0-2000.00mg/l
測量精度	0.01mg,±0.01℃	0.01PH，±0.01℃	0.01mg,±0.01℃	0.01mg,±0.01℃
響應時間	5min	約10s(98%流動液體) 約15s(98%靜止液體)	5min	5min
算法補償	溫度補償，PH補償	溫度補償	溫度補償	溫度補償，PH補償
外殼材質	ABS
電纜長度	標配5m
供電電壓	12-24VDC（0.4W@12V）
測量環境	溫度0~50℃（不結冰），<0.2MPa
防水等級	IP68
安裝方式	浸入式安裝，NPT3/4螺紋

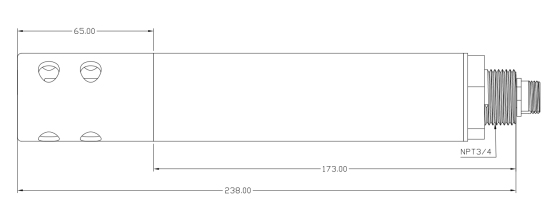

2.水質氨氮傳感器尺寸圖

三、水質氨氮傳感器安裝和電氣連接

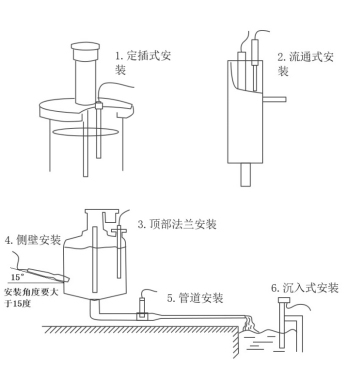

1.水質氨氮傳感器安裝

2.電氣安裝

線纜為4芯屏蔽線，線序定義：

紅色-電源線（12~24VDC）

藍色-地線（GND）

綠色-485B

黃色-485A

生產批次不同，線纜顏色略有差異，具體參照線纜絲印。通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。
